異物クリーナ連続フィルム・シート

フィルムトリンク

TAS-1770 FILMG-XXXX
XXXX = 0090/0190/0390/0790/1590/3000

フィルム・金属箔を両面同時に完全非接触クリーニング

特徴

■新原理エアブロー
■強力イオナイザー
■高除塵性能
■高速搬送
■既存設備への設置が容易
■高操作性・メンテナンス性
■高汎用性
■多様なフィルム・金属箔に対応

用途

電子部品・電子機器

輸送機・自動車・機械

光学機器・精密機器

フィルム製造

医療・衛生・製薬

この製品について問い合わせるこの製品をストックし、
他の製品と一緒に問い合わせる

特徴詳細

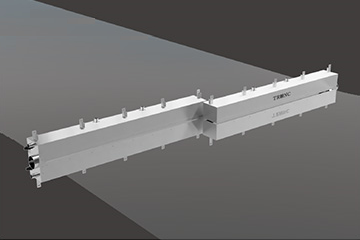

フィルム・金属箔の両面を完全非接触クリーニング

フィルムトリンクは、完全非接触タイプのフィルムクリーナです。
バックアップローラーが不要であり、搬送中のフィルム両面を同時にクリーニングします。装置がワークに触れることがないため、接触によりワークが損傷したり、バックアップローラーの異物が転写する心配がありません。
高い異物除去能力で微細な異物を徹底的に除去し、異物不良の発生を防止します。

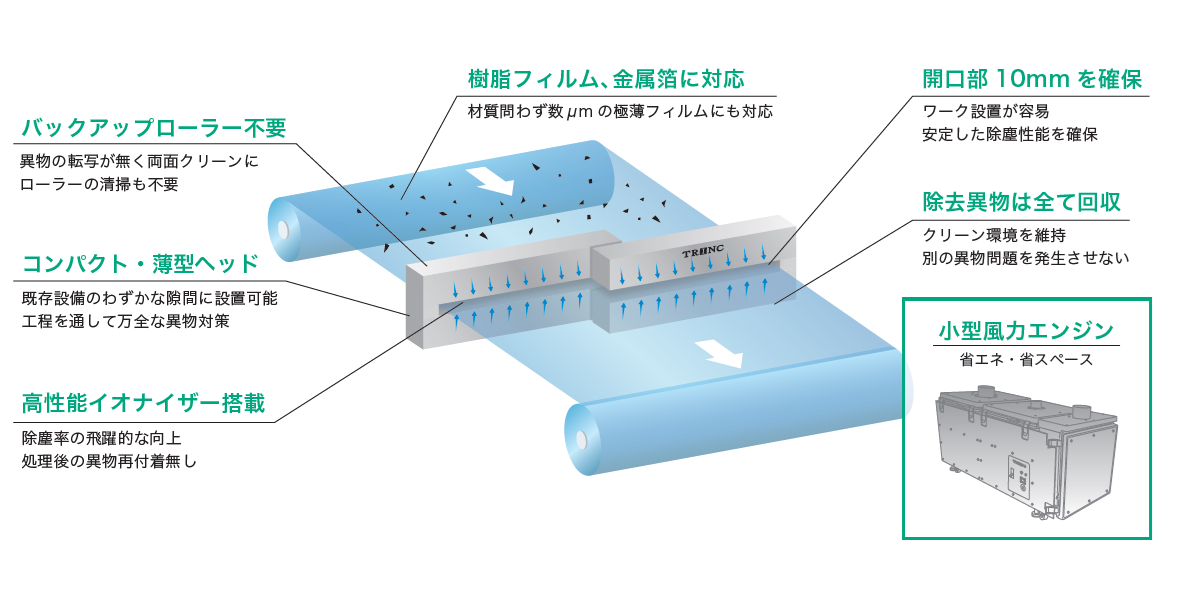

濃密イオンエアブローで異物を除去し、エアーを制御して異物を全て回収

単純にエア圧・流量を上げるだけでは、ワークの異物問題を解決することができません。払った異物が外気に漏れ出て、ワークに再付着したり、あるいはエアーで静電気が発生して逆に異物が取れにくくなる場合もあります。

フィルムトリンクは、新原理エアブロー方式と強力イオナイザーの採用により、高除塵率と高回収率の両立に成功しました。異物付着の主な原因である静電気を濃密イオンで徹底的に無効化することで、付着した微細な異物を効果的に取り除きます。

従来不可能であった金属箔の微細異物除塵に対応

原理的に、金属に静電気で付着した微細異物を除去することは困難です。異物をエアー等の外力で移動させることはできても静電気の力は弱まらないために、ワークから異物を引き剥がすことは極めて難しいのです。

フィルムトリンクは、強力イオナイザーで異物の静電気を強力に除去しながら、独自のエアブロー方法で金属箔に付着した微細異物を引き剥がし、全て回収することが可能です。

ワークの静電気を除去し、異物の再付着を防止

内蔵イオナイザーが、除塵率を高めるだけでなく処理後の異物再付着を防止します。せっかく異物を除去しても、処理後に異物が再付着してしまっては意味がありません。フィルムトリンクは、異物を除去するのと同時に静電気を強力に除去するため、クリーニング後のワークに浮遊異物が再度吸い寄せられて吸着することが無くクリーンな状態を維持します。

また、バックアップローラが不要な完全非接触クリーニングであるため、ロールから異物が転写される心配が無く、処理後のワークをクリーンに保ちます。

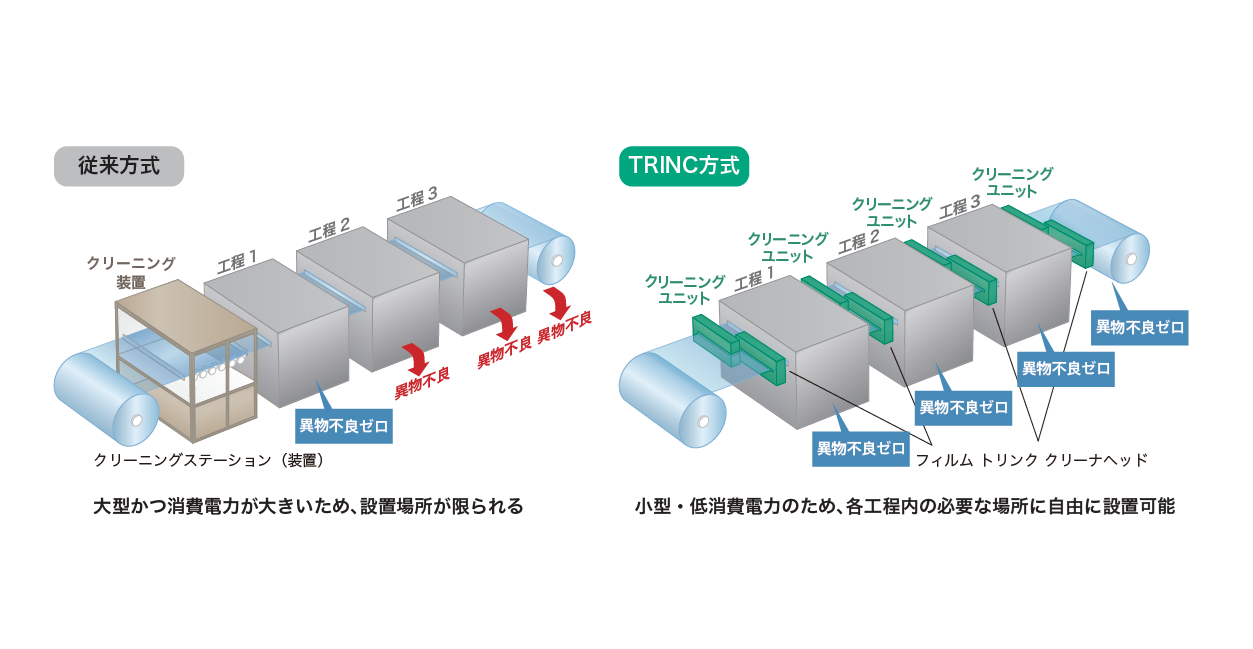

既存設備への設置が容易

コンパクト・省エネ設計で必要な個所に必要な台数を設置可能です。
本機は、主に小型クリーニングヘッドと小型風力エンジンから構成されています。既存装置内の狭い隙間にヘッドを設置し、風力エンジンは製造設備の横や下に省スペースですっきりと収納可能です。
また、エアブロー方式の最適化により、省エネ動作の小型風力エンジンで高い除塵率を実現します。

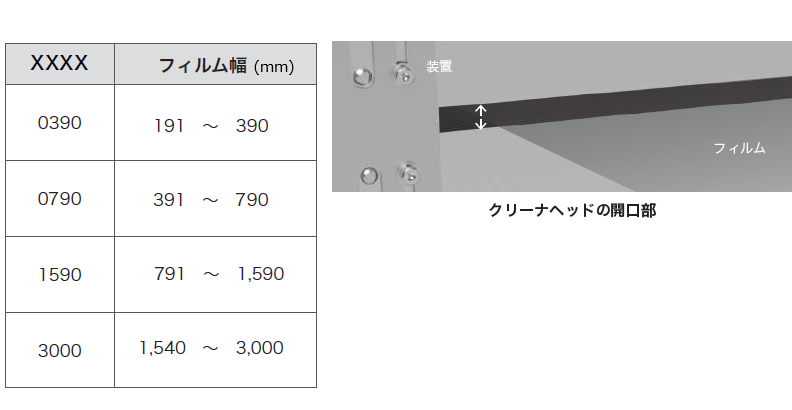

狭幅ワークから広幅ワークまで幅広く対応

幅 50－3000mm までの様々なフィルム、金属箔をクリーニングします。ワーク幅に合わせてクリーナヘッド幅を調整可能で、スペースを無駄にすることなくコンパクトにクリーナヘッドを配置することができます。

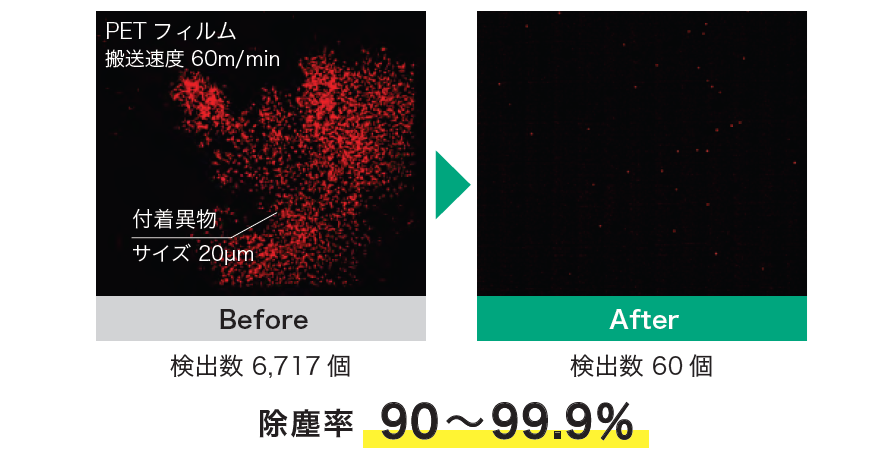

様々な分野・ワークに対して高い除塵率を実現

様々なフィルム・箔に対応できること、高い除塵率を有すること、コンパクトに設置できること等の高い汎用性・実用性で多くの分野で使用することができます。

◾ プリント基板用銅箔
◾ ポリイミドフィルム
◾ セラミックコンデンサ用キャリアフィルム
◾ 加飾フィルム
◾ 車載バッテリー用セパレータフィルム
◾ 車載バッテリー用金属電極板
◾ 光学機能性フィルム
◾ 医療機器包装フィルム

非接触型ウェブクリーナー　フィルムトリンク

新原理のフィルムクリーナ　高性能・ローコスト・後付け可能

近年、製造技術における材料の供給形態として、その生産性や効率の良さから、WEB 材料（フィルム・シート等をコイル状またはロール状にしたもの）で供給されるケースが増えており、この傾向は今後さらに加速すると見込まれます。たとえば、液晶テレビをはじめ、リチウムイオン電池、太陽電池、燃料電池、フレキシブルプリント基板、食品・医薬品・化粧品等の容器、各種包装資材、印刷資材など、さまざまな分野で用いられています。材質もプラスチックに限らず、銅箔やアルミ箔、鉄などの金属にも広く適用されています。

　しかし、これらフィルム・シート状の材料は面積が広いため、静電気の作用によって異物が付着しやすく、あらゆる工程において異物付着の問題が顕在化しています。従来のWEB 材料クリーニングでは、複数のローラーでワークにテンションをかけ、エアナイフによるブローと除電器による除電を組み合わせた方法が一般的でしたが、これではワークに付着した微細異物を十分に除去することが困難でした。

　また、銅箔やアルミ箔などの導電性WEB 材料においては、異物の静電気と材料中を自由に移動可能な電荷が結合して強固に付着してしまいます。そのため、単純なエアーブローだけではこの結合を切り離すことができず、付着した微細異物を除去・回収することは非常に困難であるといえます。

　TRINC はこうした従来の課題を解決するために、新しい除塵メカニズムを搭載した「フィルムトリンク」を開発しました。本製品は、プラスチックフィルムに限らず、銅箔・アルミ箔・鉄などの導電性材料にも対応し、従来除去が難しかった異物を確実に除去することが可能です。
