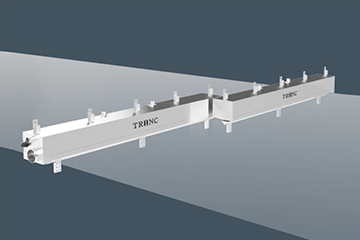

パネルトリンク
TAS-1772 PANELG-XXXX-PI
ガラス·樹脂·金属パネルを完全非接触クリーニング。
■低価格
■高除塵性能
■完全非接触
■低消費電力
■小型・軽量
特徴詳細

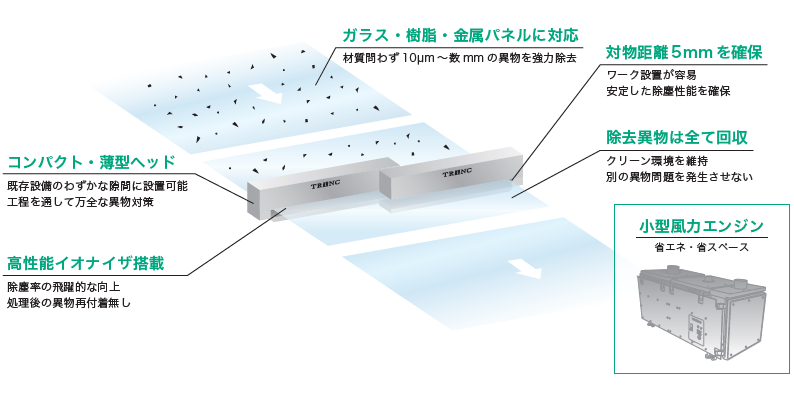

ガラス·樹脂·金属パネルを完全非接触クリーニング
パネルトリンクは、イオンエアブローを用いたドライ方式のパネルクリーナです。搬送中のパネルを非接触で強カにクリーニングします。装置がワークに触れることがないため、接触によりワークが損傷したり、異物が転写する心配がありません。
高い異物除去能力で微細な異物を徹底的に除去し、異物不良の発生を防止します。

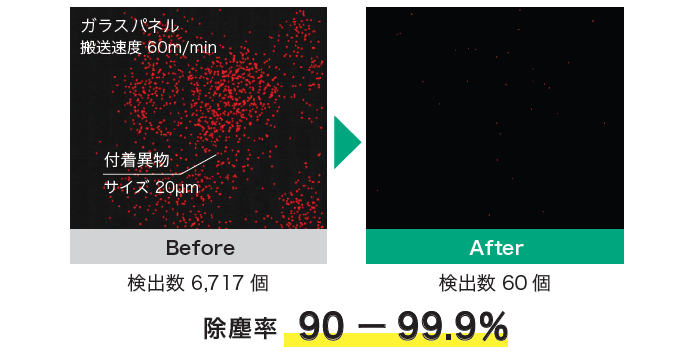

濃密イオンエアブローで異物を除去し、エアを制御して異物を全て回収
単純にエア圧·流量を上げるだけでは、ワークの異物問題を解決することができません。払った異物が外気に漏れ出て、ワークに再付着したり、あるいはエアで静電気が発生して逆に異物が取れにくくなる場合もあります。
パネルトリンクは、新原理エアブロー方式と強カイオナイザの採用により、高除塵率と高回収率の両立に成功しました。異物付着の主な原因である静電気を濃密イオンで徹底的に無効化することで、付着した微細な異物を効果的に取り除きます。
従来不可能であった金属の微細異物除塵に対応
原理的に、金属に静電気で付着した微細異物を除去することは困難です。異物をエア等の外力で移動させることはできても静電気の力は弱まらないために、ワークから異物を引き剥がすことは極めて難しいのです。
パネルトリンクは、強カイオナイザで異物の静電気を強力に除去しながら、独自のエアブロー方法で金属パネルに付着した微細異物を引き剥がし、全て回収することが可能です。
除去異物を全て回収し、環境を汚さない
内気循環方式を採用し、エアを外部に漏らすことなく装置内部で循環させています。取り除いた異物はすべてHEPA フィルタで捕集されるため、外部に漏れ出ることがありません。
装置周辺の環境をクリーンに維持できるため、異物が処理後のワークに再付着したり、他の工程に飛んで別の異物問題を発生させたりする心配がありません。
高い除塵性能が高速搬送パネルの除塵を実現
高速搬送されるパネルを除塵可能です。100m/min にも対応します。
既存設備への設置が容易
本機は、主に小型クリーナヘッドと小型風カエンジンから構成されています。既存装置内の狭い隙問にヘッドを設置し、風力エンジンは製造設備の横や下に省スペースですっきりと収納可能です。
また、エアブロー方式の最適化により、省エネ動作の小型風カエンジンで高い除塵率を実現します。
従来より行われているパネル材料の異物除去方法は、パネル裏面にバックアップロールを配置してパネルを保持し、エアナイフと呼ばれる強力なエアブローで付着したホコリを上流や下流に吹き流して真空
で吸い上げる構造でしたが、異物の回収が上手くできず除塵率は上がっていませんでした。超音波やイオナイザを併用する方法もとられていましたが、これらの方法ではワークに付着した微細な異物を効果
的に除去することが困難でした。
TRINC は、基本構造を新規開発し、従来からの問題を解決する「パネルトリンク」を開発しました。
